波夫 阿，阿， 杜波夫 阿列，阿， 克罗克利尼克夫 谢尔盖
《动力诊断》公司，俄罗斯，莫斯科

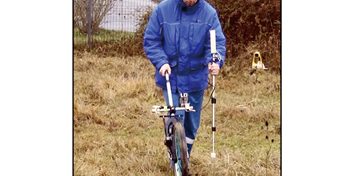

拥有20多年开发金属磁记忆方法和仪表经验的俄罗斯动力诊断公司，于2000年就已经着手开发无接触式磁诊断埋地石油燃气管道技术。为了和TSC系列仪表配套，制造了专用的多通道高灵敏度的铁磁探测传感器和计长装置。
第一批我们在现场完成的无接触式磁诊断工程中，找出了和金属磁记忆方法中同样的评价应力-变形状态的诊断参数。
无接触式磁诊断是基于检测在应力集中区和腐蚀-疲劳损伤生长区域由于管道金属导磁率的变化形成的地球磁场畸变，由于管道形变引起的地球磁场的变化特性（频率、振幅）是在一系列因素作用下产生的：工艺制造和安装的残余应力、工作载荷及气温和介质（土壤、水等）温度波动下的自补偿应力。
按离地表200-300mm的距离，记录下来的磁场变化来诠释管道状态的信息时，需使用动力诊断公司根据金属磁记忆方法研制的判据和软件产品[1, 2]。.

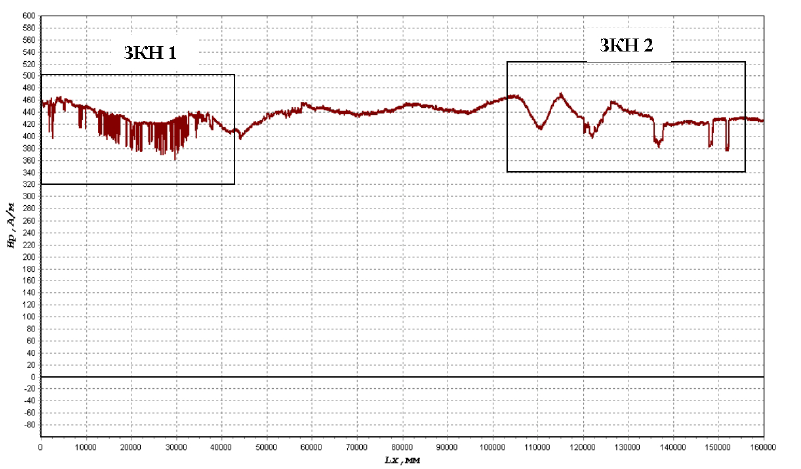

其中，查明了被测磁场所有三个分量的周期性变化和受检管道型号尺寸（直径、壁厚和管道对接焊缝间长度）的准确关系。这些在无接触式磁诊断查出的定性诊断参数是管道金属宏观体积里应力集中区-各种损伤发展的根源特性。图1 是无接触式磁诊断时记录下来的石油管道(∅ 219mm（ 直径）ст.20（钢牌号))应力集中区典型的磁图形。
显然，应力集中区ЗКН1里磁场Нр的分布与管子直径成比例（见图1，b）而在应力集中区ЗКН2里-和管子长度成比例（见图1，c）。
